去年9月中旬，自采用Turing架构的GeForce 20系列旗舰RTX 2080Ti和准旗舰2080首秀之后，NVIDIA的光线追踪家族一直有条不紊地扩展产品线。去年10月16日RTX 2070发布，与当时尚在市售的GTX 1080有相似的性能和更高的价格，再加上“70”级显卡首次使用“106”芯片，这些使得RTX 2070颇受争议。直到本月7日，同样搭载了TU106的RTX 2060面世，从这两款产品上终于可以窥晓光线追踪时代NVIDIA的全新芯片格局。

　　如同GTX 1060那样，首发的RTX 2060仍然是6GB显存192bit的位宽，售价为349美元（约合人民币2359元左右）该卡将于1月15号正式上市，要知道GTX 1060 Founders Edition刚上市售价则为299美元，那么贵了将近60美元（约合人民币405元）的RTX 2060，比GTX 1060多了些什么？

　　而今天也是RTX 2060评测正式解禁的时刻，RTX 2060究竟值不值得买，一切还得看它的具体表现，好了，废话不多说，就让我们一起走进今天的评测，来看下加入光追的XX60显卡，还是不是人们心中的甜点吧！

　　去年9月中旬，自采用Turing架构的GeForce 20系列旗舰RTX 2080Ti和准旗舰2080首秀之后，NVIDIA的光线追踪家族一直有条不紊地扩展产品线。去年10月16日RTX 2070发布，与当时尚在市售的GTX 1080有相似的性能和更高的价格，再加上“70”级显卡首次使用“106”芯片，这些使得RTX 2070颇受争议。直到本月7日，同样搭载了TU106的RTX 2060面世，从这两款产品上终于可以窥晓光线追踪时代NVIDIA的全新芯片格局。

　　NVIDIA过往历代显卡中，从Kepler架构的GeForce 600开始，“80”显卡开始采用104芯片，而“70”则与前者是同一个娘胎生的，它基本都是由完整的104削减一部分单元得来。因而在用户的潜意识里，两者也属于同一个级别的产品，只是后者稍微弱一点，价格便宜些，作为“80”的一个经济型次选而存在。但GeForce 20这一代格局已经完全改变，RTX 2070转而采用完整规格的TU106，这意味着它将独立出来成为中高端的领头羊，而不再与采用TU104的RTX 2080沾亲带故。

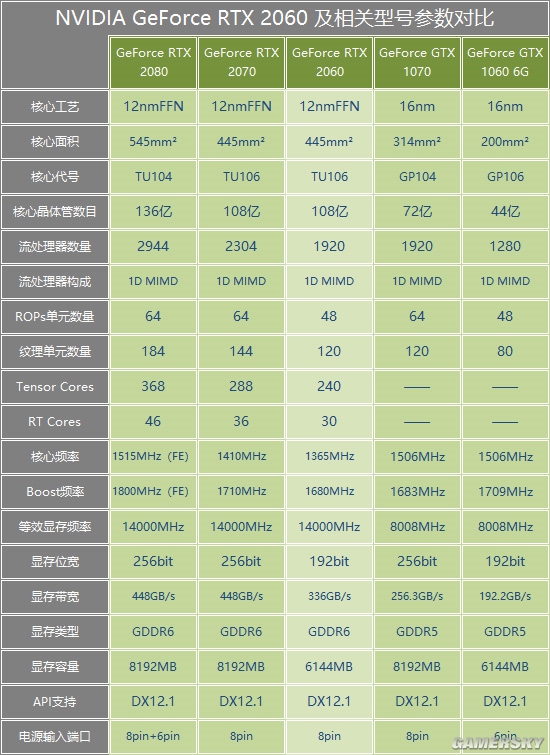

　　你可以认为“70”降格了，也可以说TU106芯片升格了，这些不在本文讨论之列。话说回本文的主角RTX 2060，下面是读者喜闻乐见的显卡规格参数对照表，笔者在其中列出了RTX 2060最重要的三个参考对象：RTX 2070、GTX 1070和GTX 1060 6G。

　　无论RTX 2070如何，相比上一代同等定位的GTX 1060，RTX 2060的纸面采参数提升还是比较可观的：

　　对图像渲染能力影响最大的两项——流处理器和纹理单元已经与GTX 1070持平，负责将光栅化像素填充的ROPs少一点，显存位宽依然是192bit，但得益于强大的GDDR6显存，相信这一段速率也不会比GTX 1070逊色，RTX 2080的显存位宽已经远远超过后者。

　　RTX 2060比GTX 1060 6G强多少，与GTX 1070又孰强孰弱，这些用户最感兴趣的部分我们将在下文的游戏测试对比中揭晓。

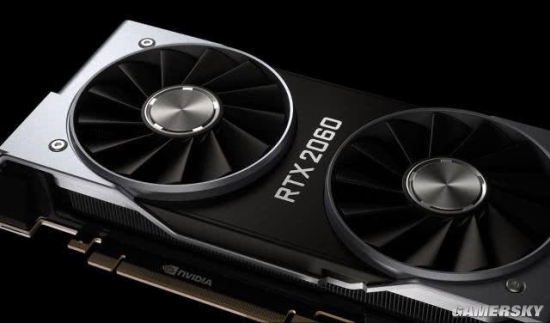

GeForce RTX 2060 FE版，即公版

RTX 2060架构规格解析：

　　在开始测试之前，为了让用户对RTX 2060和RTX 2070的关系有一个清晰的认识，我们先对两者芯片架构以及芯片之间的关系做一番介绍。

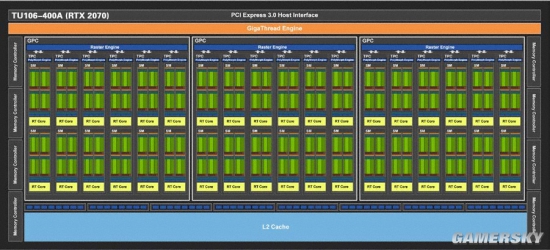

完整的TU106架构图

　　前面说到，RTX 2070不再是RTX 2080的削减版，自GTX 770之后再一次拥有规格完整的芯片，TU106也因此从原来106所属的主流游戏级（中端）芯片升格成了中高端。

　　TU106原生集成了108亿晶体管，这是106级别的芯片首次破百亿。它拥有2034个流处理器，64个ROPs单元，144个纹理单元，显存接口也是106级别历史上首次达到256bit。NVIDIA一直将除了旗舰以外的显存通道控制在256bit之内，因为它对芯片良率和PCB所需层数有很大影响。

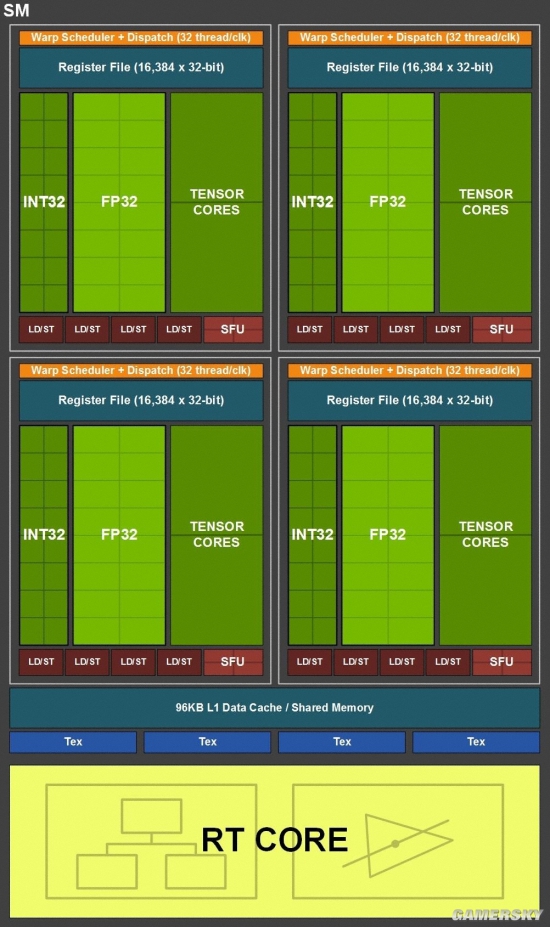

GeForce 20系列的SM架构

　　SM是NVIDIA GPU架构的基本构成部分，NVIDIA每次出新架构主要就是完成这部分的研发，支持光线追踪的GeForce 20系列与之前几代的最大区别也在于此。

　　RTX显卡的每个SM有64个负责浮点和整数运算的流处理器，4个纹理单元，8个深度学习单元和一个RT单元。所以根据完整的TU106，从RTX 2060的1920个流处理器这个数字上可以设想出它的架构布局。

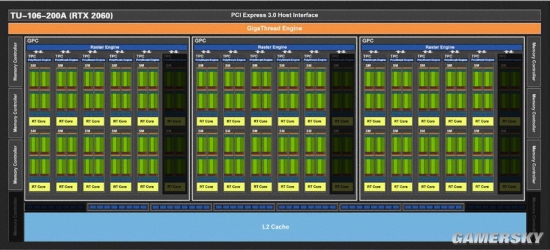

RTX 2060采用的TU106-200A架构图设想

　　相比RTX 2070使用的完整的TU106-400A，RTX 2060搭载的TU106-200A削减了三个TPC（每个TPC包含两组SM），一共减少了384个流处理器，24个纹理单元——这就是NVIDIA为何在有了GPC的基础上还要设立TPC组别，方便老黄操刀啊。在像素输出部分，TU106-200A削减了两组共8个ROPs，关闭两个32bit显存通道，实际位宽为192bit，与上一代的GTX 1060 6G保持一致。

　　总的来说，RTX 2060的纸面参数相当于RTX 2070的80%，相当于GTX 1060的150%，于GTX 1070基本持平。从同定位换代升级的角度恒亮，RTX 2060的纸面数据已经完成了任务，就看其实际表现了。

　　略有遗憾的是由于这次公版样卡十分稀少，游民星空评测室只能改用AIC的非公版来完成这次测试。测试产品是由“NVIDIA大陆代言品牌”之称的索泰提供。

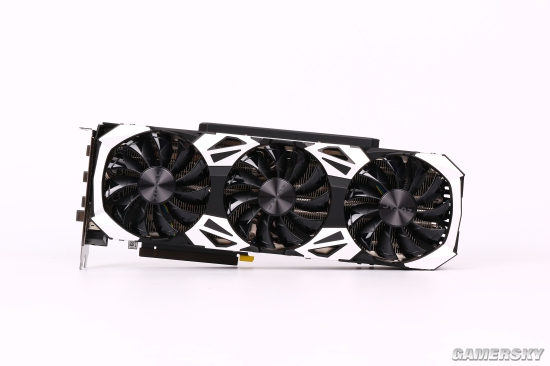

索泰RTX 2060 至尊Plus OC

索泰RTX 2060 至尊Plus OC

　　至尊Plus OC是索泰的经典高端系列，它的基础频率与公版相同，但Boost频率高了90Mhz，所以实测结果必然明显超过公版，其它大多数非公版也或多或少会强于公版。

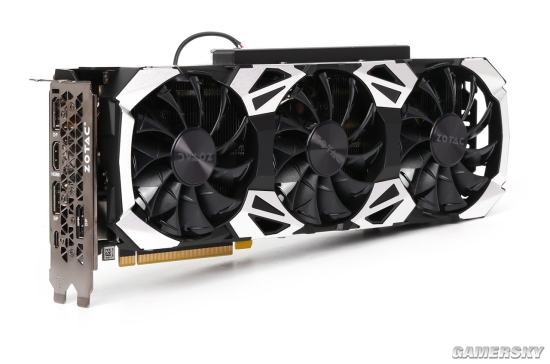

索泰RTX 2060 6GD6至尊PLUS OC6外观：

　　这是一款31.6cm长的显卡，为了保证散热频率，显卡配备了3个9cm、11叶片的盾鳞式散热风扇。

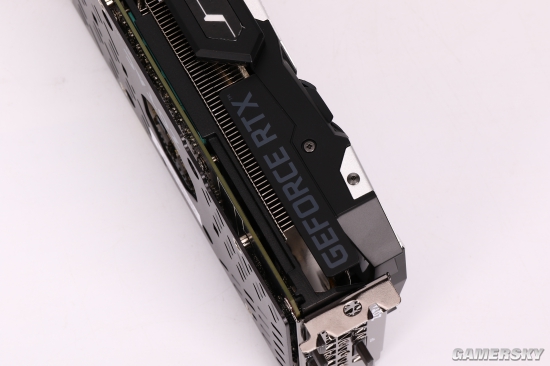

　　在显卡顶端靠前的位置可以看到Geforce RTX的英文标识，同是也可以看到，该卡并不支持NV Link功能，从GTX 10系列开始只有1070及以上的显卡才支持SLI，而到了RTX 20系列开始就只有2080及以上显卡才支持了，老黄将这一功能砍掉，无疑让现在PC商场的“DIY可玩性”下降了不少。

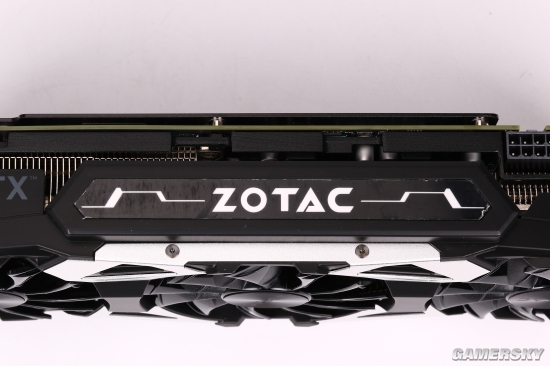

　　在顶部显卡的中间则是索泰的ZOTAC英文标识，此处会随着显卡的通电亮起炫彩灯光，算是该卡一个比较鲜明的设计吧。

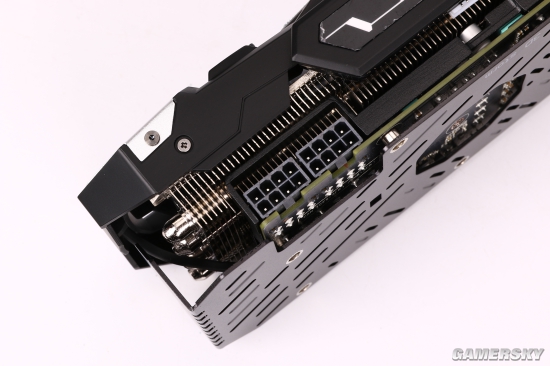

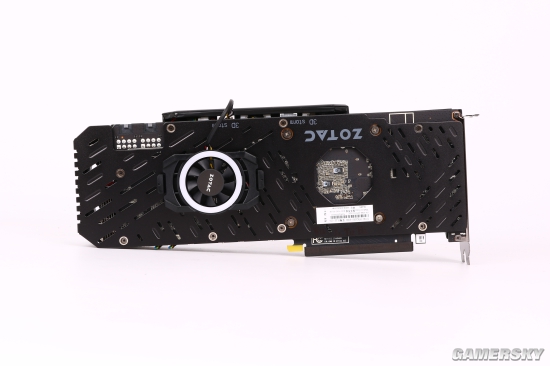

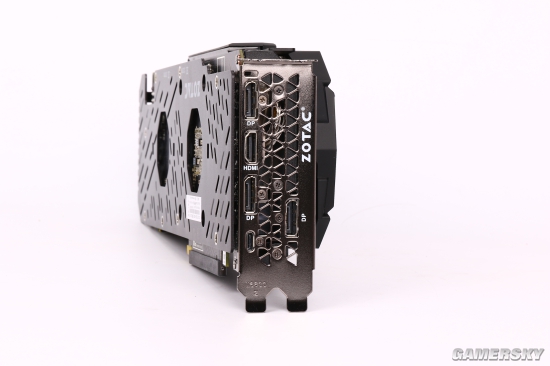

显卡背部、小风扇及输入接口：

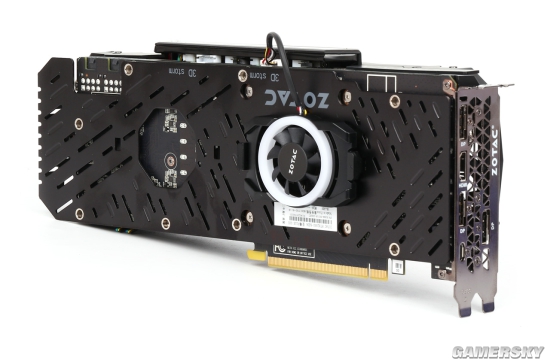

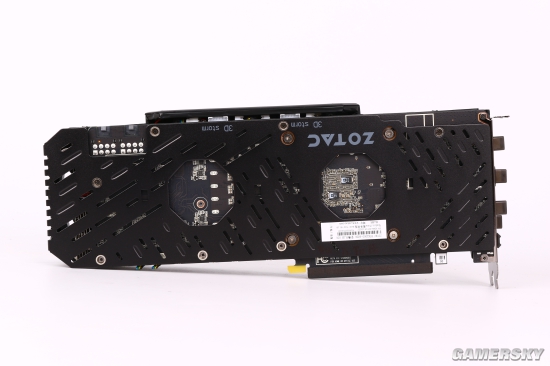

　　为了防止过重的散热器导致PCB弯曲，所以在显卡的背部使用了一层金属材质的加固背板，当然背板上做了不少镂空，以增加其散热效果。

　　不过值得一提的是，背板并非紧贴显卡背面，所以并不会起到辅助显卡散热的作用。

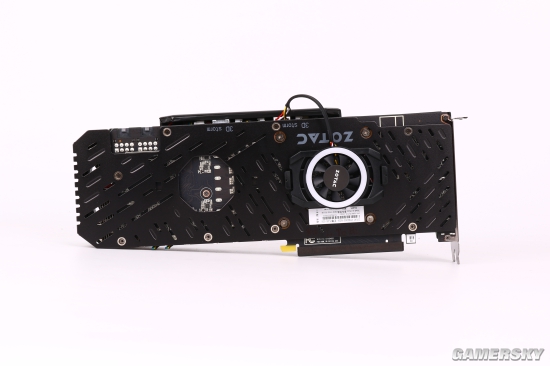

　　当然，使用显卡附送的小风扇，可以安装在背板的2个原形孔洞中，同时这个小风扇会随着显卡的工作亮起一圈RGB炫彩灯光，非常的好看。

　　显卡标配是1个小散热风扇，但配有2个风扇供电及RGB灯光控制的接口，所以小编猜测用户可以额外购买一个风扇，来做到双风扇加强散热和RGB灯光点缀的效果。

　　值得一提的是，RTX 2080至尊PLUS标配是2个散热风扇，且背板设计几乎一样，可以直接装齐。

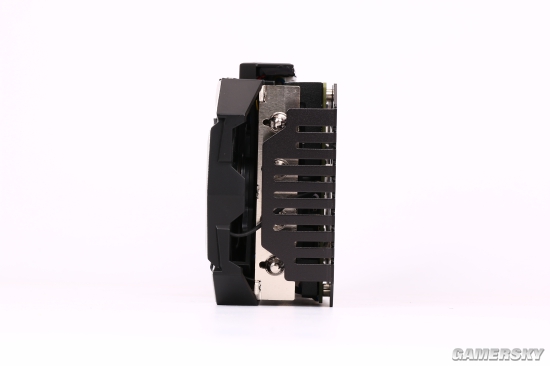

　　在对于显卡的保护方面，索泰做的非常的到位，该卡的背板从后边意志覆盖整个显卡，并在侧面进行了栏栅化设计，不仅最大程度上保护了显卡，也不会对显卡的散热造成障碍。

拆解：背部及散热模块

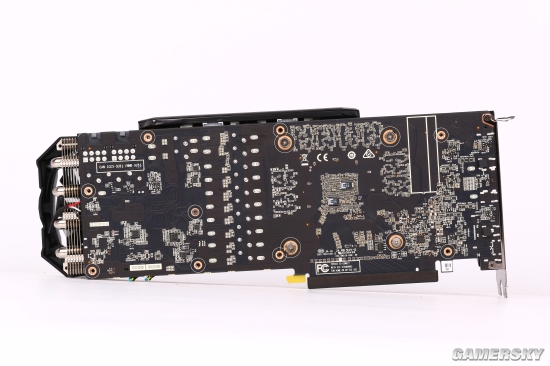

　　拆掉背板即可看到内部的电子元件，该卡的PCB其实相对于公版和整个显卡的散热器来说，并不短，算的上是用料十足了。

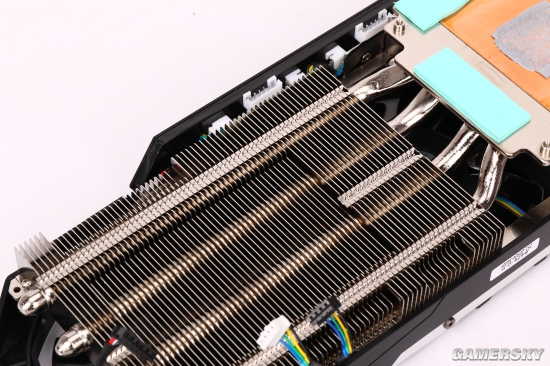

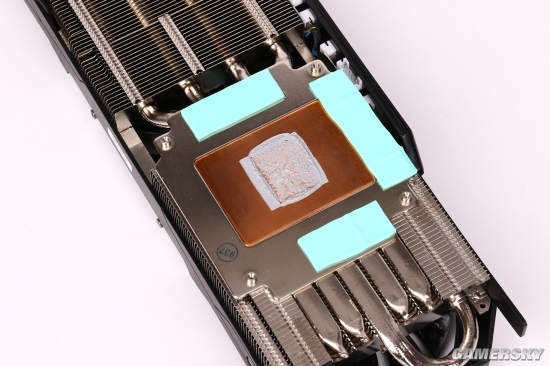

　　整个散热器部分，为了能够位显卡更好的进行散热，散热器在GPU部分采用了铜底设计，使热量可以更加迅速的传递到热管上，整个显卡采用了标准的散热风扇、散热鳍片+热管+铜底的风冷散热设计。

　　在铜底的四周有匀热板，并且配备了导热帖，可以同时兼顾显存的散热。

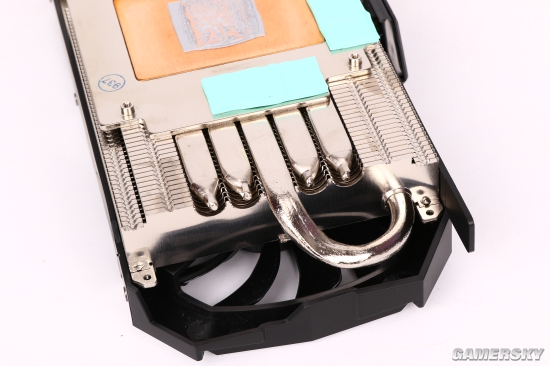

　　由5根8mm热管分别将GPU散发的热量传递到散热鳍片中去，其中主散热区的散热鳍片直接与5根热管进行接触。

　　延伸至副散热区的热管有4根，同样为8mm直径。

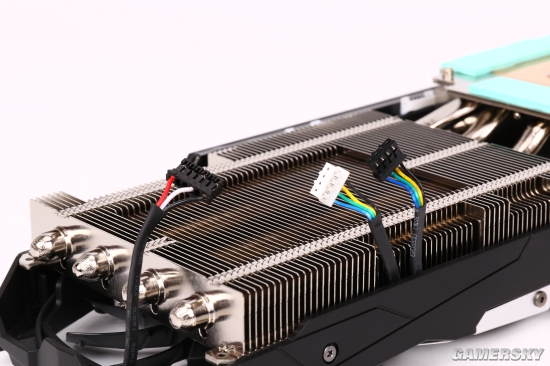

　　3根线材，左侧3针的扁平线材为RGB灯光及背部风扇控制接口的线材。白色为左、中风扇的控制线缆。黑色则是右侧风扇的控制线材。显卡的3个主风扇均支持温控调速。

显卡PCB细节：

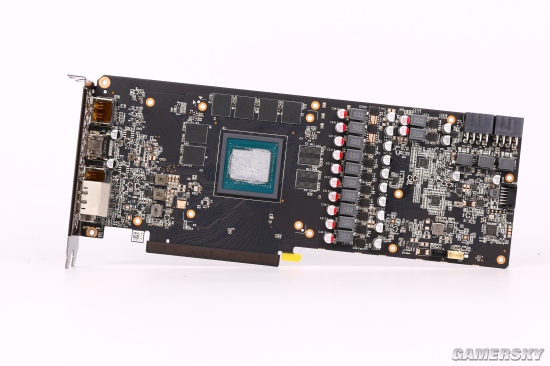

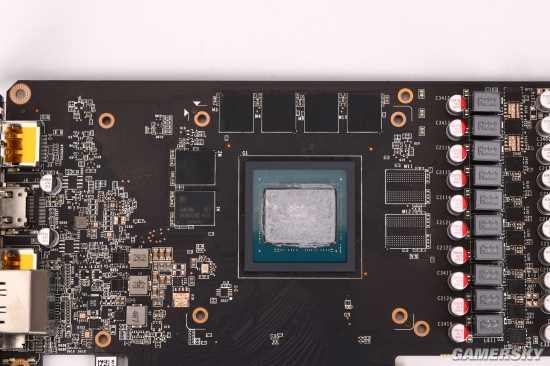

　　拆下散热板即可看到整体PCB的细节。

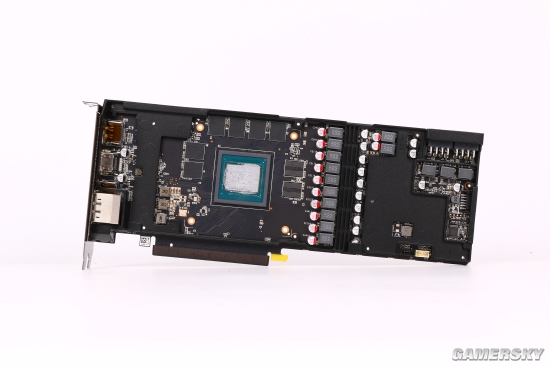

　　显卡分为2部分，左侧是标准的信号输出、显存及核心模块。

　　右侧则是供电及控制区域。

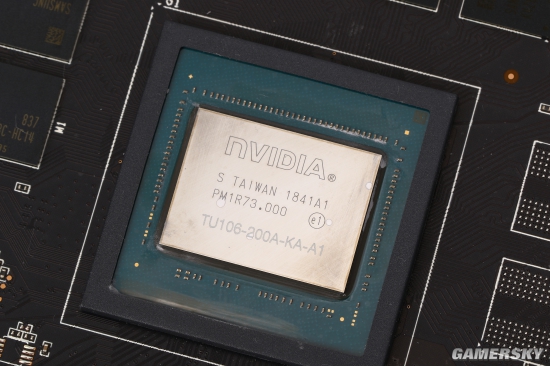

TU106-200A-KA-A1图形显示核心

　　采用图灵架构的TU106核心，其核心型号为TU106-200A-KA-A1。与之相比，RTX 2070的核心则是TU106-400A-A1，也就是说与RTX 2070都采用了TU104核心。

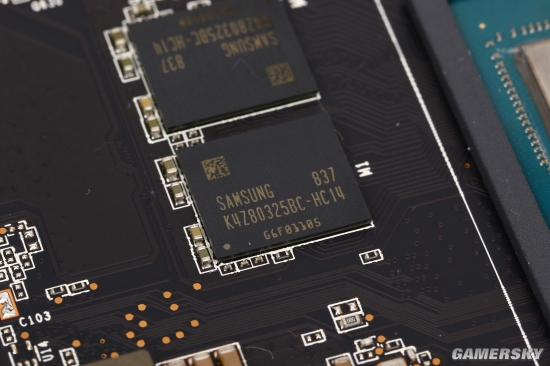

三星GDDR6显存 每颗容量为1GB

　　来自三星的K4Z80325BC GDDR6显存颗粒，共计6颗构成了6GB的显存容量和192bit的显存位宽。

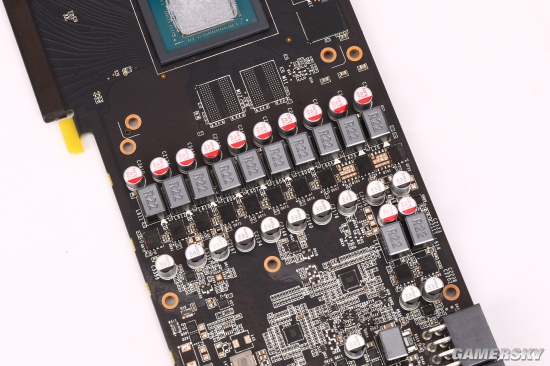

RTX 2060的供电模块

测试平台及测试项目介绍：

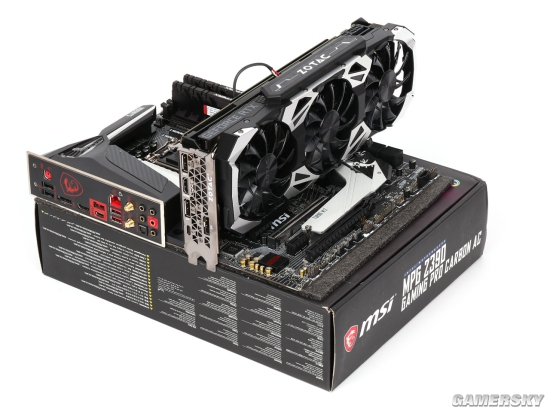

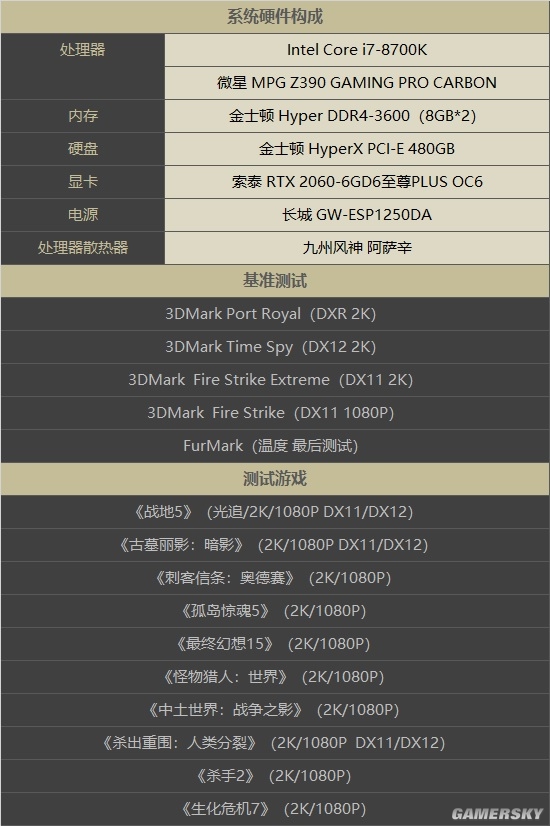

本次整体硬件测试平台

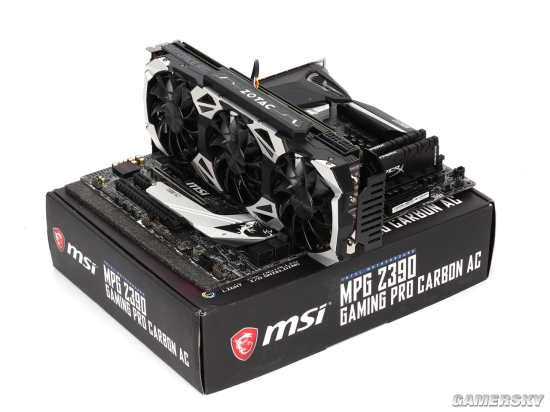

显卡以黑色的主色调配以白色的点缀与平台非常的搭配

　　本次测试分为2部分，为基准测试和游戏性能测试，在游戏性能测试中，仅《战地5》对“实时光线追踪”项目进行了测试。其它游戏测试均为最高画质及默认抗锯齿。

　　由于RTX 2060的主打系列不是4K，所以这次测试我们仅测试2K及1080P2个分辨率，同时添加了针对GTX 1066和GTX 1070以及RTX 2070的测试成绩，以供参考

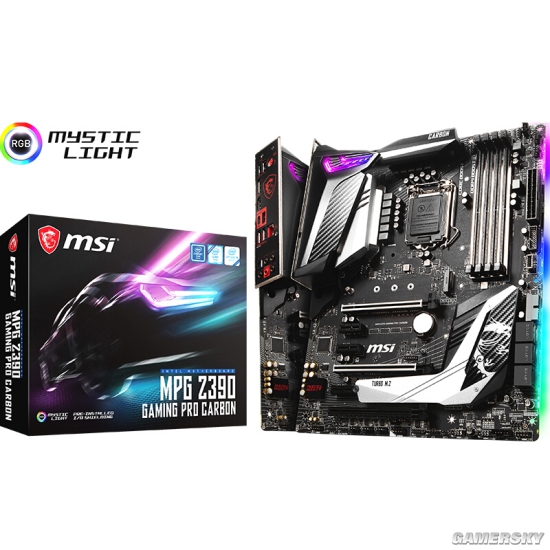

　　测试使用的主板为微星的MPG Z390 GAMING PRO CARBON。

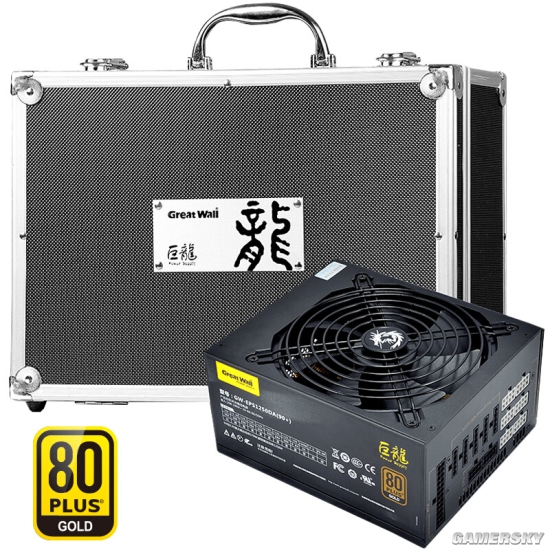

　　测试使用的电源为长城的金牌巨龙，1250W。

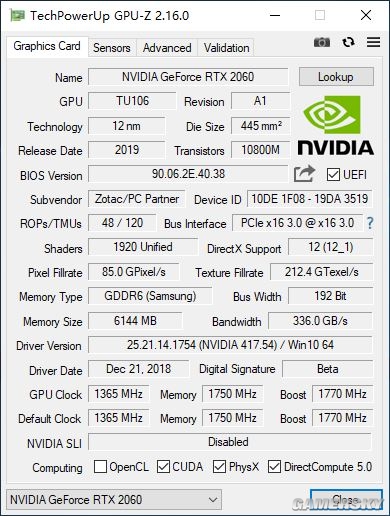

GPU-Z 2.16.0信息识别

3DMark基准测试：

　　首先是Port Royal测试，这项测试是测试显卡的“实时光线追踪”性能，其测试分辨率为2K。

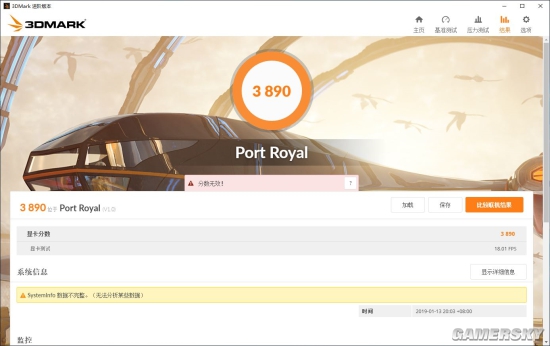

3DMark Port Royal测试得分

　　通过3DMark的Port Royal测试可以发现，整体得分为3890分，其中显卡帧数为18.01帧。

　　然后是Time Spy测试，该项测试是测试显卡的“DirectX 12”性能，其测试分辨率为2K。

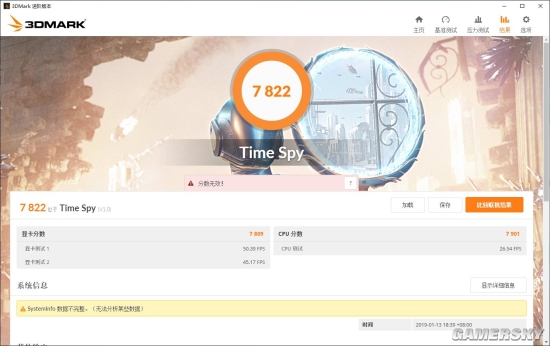

3DMark Time Spy测试得分

　　通过3DMark的Time Spy测试可以发现，整体得分为7822分，其中显卡测试1帧数为50.39帧，显卡测试2帧数为45.17帧。

　　之后是Fire Strike Extreme测试，该项测试是测试显卡的“DirectX 11”性能，其测试分辨率为2K。

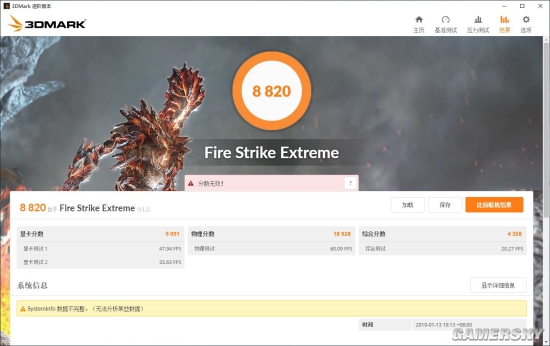

3DMark Fire Strike Extreme测试得分

　　通过3DMark的Fire Strike Extreme测试可以发现，整体得分为8820分，其中显卡测试1帧数为47.94帧，显卡测试2帧数为33.63帧。

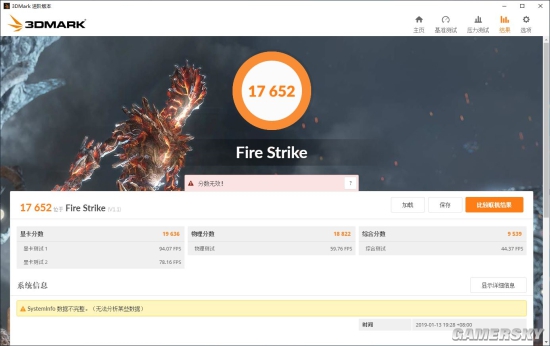

　　最后是Fire Strike测试，该项测试是测试显卡的“DirectX 11”性能，其测试分辨率为1080P。

3DMark Fire Strike测试得分

《战地5》游戏性能测试：

　　《战地5》是一款由EA制作并发行的第一人称射击游戏，为《战地》的正统续作。本作的多人模式增加了多个如同电影大片般的角色动画，玩家叱诧战场，还得提防背后敌人的袭击，震撼的画质加上角色动画，堪比电影大片。

　　《战地5》的战场非常巨大，通过在名为“盛大行动”的模式中，玩家将在多变的战场与敌人作战，全新的战斗、前线任务与奖励都将动态出现在壮阔的战场中。同时本作引入了“兄弟连(Company)”系统，玩家可以自定义角色的性别、种族、面部、发型以及大量配件，组成兄弟一起作战。

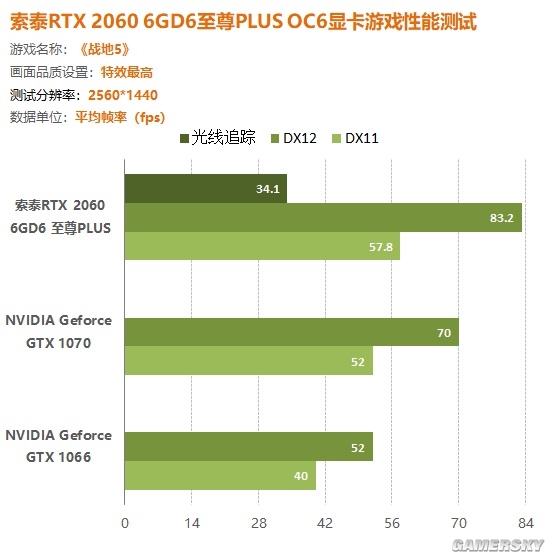

　　《战地5》支持DX11以及DX12两种模式，在DX12的2K分辨率下， RTX 2060可以达到83.2帧，而DX11也能够达到57.8帧的平均帧。此外开启实时光线追踪的话，RTX 2060可以达到34.1帧的平均帧。

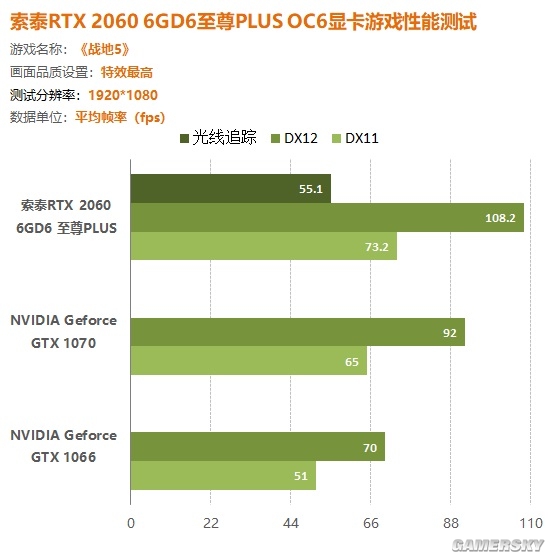

　　而在1080P下，RTX 2060在DX12可以达到108.2帧的平均帧，开启实时光线追踪效果的话，其帧数也能保持在55.1左右。DX11下的平均帧则为73.2帧。

《古墓丽影：暗影》游戏性能测试：

　　《古墓丽影：暗影》是由《杀出重围：人类分裂》的工作室Eidos Montreal制作的动作冒险游戏，本作是《古墓丽影》系列重启后的第三部作品。本作古墓的风格将与之前的作品完全不同，劳拉也将会实现自我的蜕变，迎来关键性的时刻，用尽所有的力量，成为真正的“探险家”。

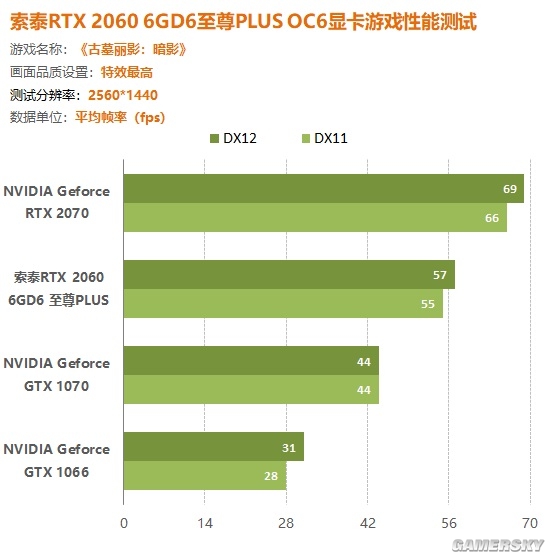

　　与《战地5》相同，《古墓丽影：暗影》同样支持DX11和DX12两种模式，首先是2K画质下的性能测试，通过测试可以发现在DX12的2K分辨率下，RTX 2060可以达到57帧的流畅帧数，而DX11也可以保持在55帧左右。

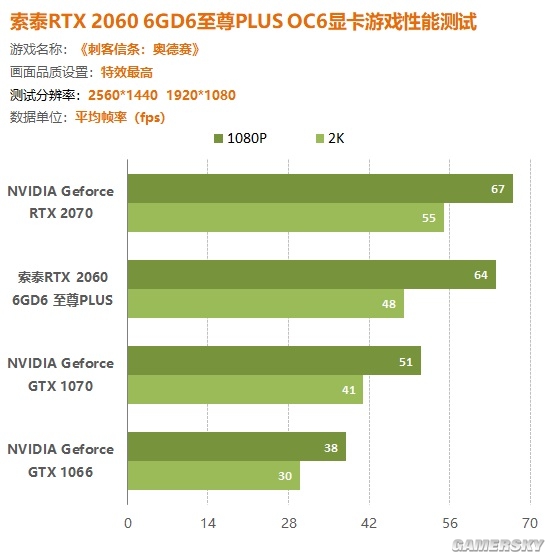

《刺客信条：奥德赛》游戏性能测试：

　　《刺客信条：奥德赛》是由育碧制作并发行的动作游戏。本作的游戏背景设定在古希腊，视角聚焦在了斯巴达战士身上，玩家可以选择男性与女性两个全新的主角，并且加入了对话选项。游戏内容可以称作《刺客信条：起源》“某种意义上的续作”，还包括“起源”神魔大战风格的希腊神话角色战斗。
